Los sistemas de almacenamiento de energía de conexión de la serie de alto voltaje se pueden conectar en serie y en paralelo según las necesidades del cliente. La capacidad de una sola batería se divide en 2.66kWh, 5kWh, 10kWh, los clientes pueden elegir de acuerdo con sus propias necesidades
Si el cliente necesita que el sistema emita un alto voltaje, los paquetes de batería se pueden conectar en serie en un gabinete de batería; El cliente también agregue gabinetes de batería para expandir la capacidad total del sistema completo.
| | Conexión de la serie de paquetes de batería |

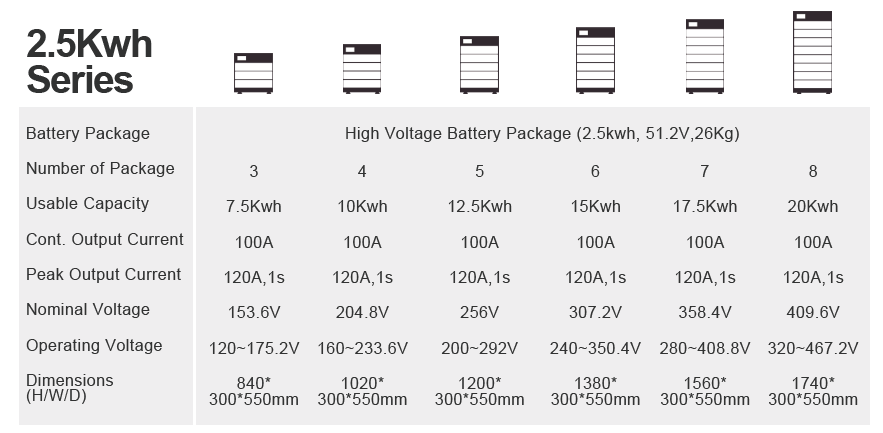

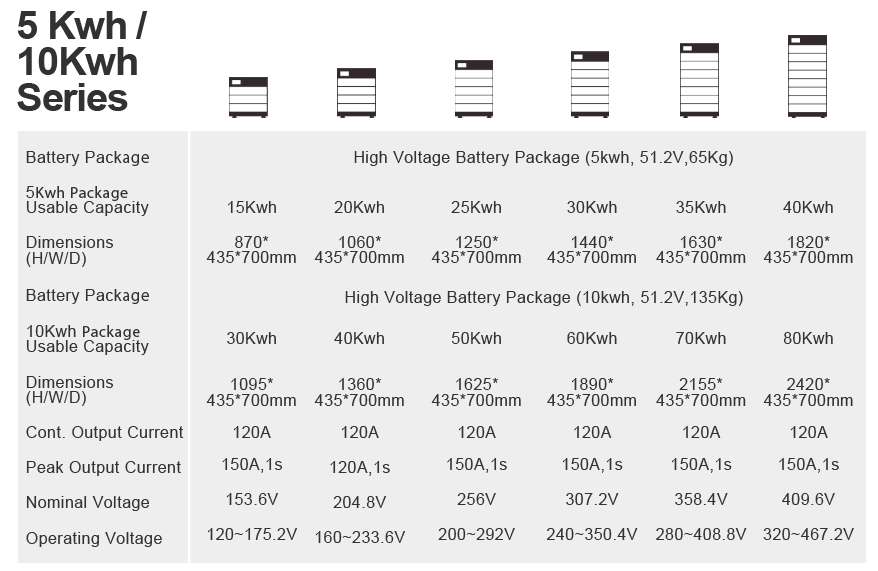

| El gabinete de batería de alto voltaje está compuesto por 3-8 paquetes de baterías conectados en serie. El rango de voltaje es de 153.6V a 409.6V. Dependiendo de la capacidad de una sola batería, la capacidad de un solo gabinete de batería varía de 7.98kWh a 21.28kWh, 15kWh a 40kWh y 30kWh a 80kWh. Un solo gabinete de batería puede admitir 1-3 inversores de fase. |
| | Conexión paralela del gabinete de batería |
| Un sistema de almacenamiento de energía de la serie de alto voltaje formado al conectar paquetes de baterías en serie. Además, de 1 a 15 canbinets de batería se pueden conectar directamente en paralelo, y la capacidad total puede alcanzar 7.98kWh a 319.2kwh, 15kWh a 600kWh, 30kWh a 1200kWh. El sistema de series de alto voltaje funciona con la caja de combinador de baterías, que puede admitir 1 ～ inversores de 3 fase |
Gabinete de batería
Paquete de batería múltiple conectado en serie
15 x gabinete de batería
Puede admitir hasta 15 gabinetes de batería en el rango de voltaje de conexión paralelo 51.2V a 409.6V
Cambiar en cualquier momento
La capacidad de los gabinetes de batería se puede combinar libremente de acuerdo con la situación real.
Alto voltaje
La salida de alto voltaje coincide con más electrodomésticos
Temperatura de funcionamiento -10 ° C ~ 50 ° C
Batería de fosfato de hierro de litio tipo batería (LifePo4)
Comunicación rs485 + can
Tasa de protección del recinto IP55
Eficiencia de ida y vuelta ≥ 95%
Aplicaciones OFF BUST (copia de seguridad) / En Grid Grid (copia de seguridad)
1: Condiciones de prueba: 25 ° C, 100 % de profundidad de descarga (DoD), carga de 1c y descarga de 1.5c
2: Consulte la carta de garantía de la batería para una aplicación condicional
